機関部完成

正月休み中に完成という目標は達成できませんでしたが、機関部がおおむねできました。

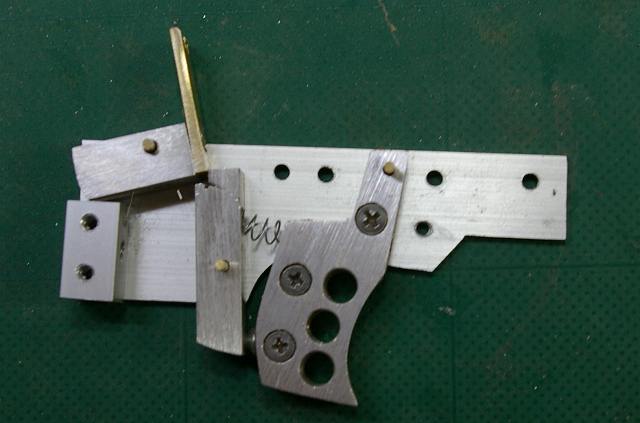

機関全体

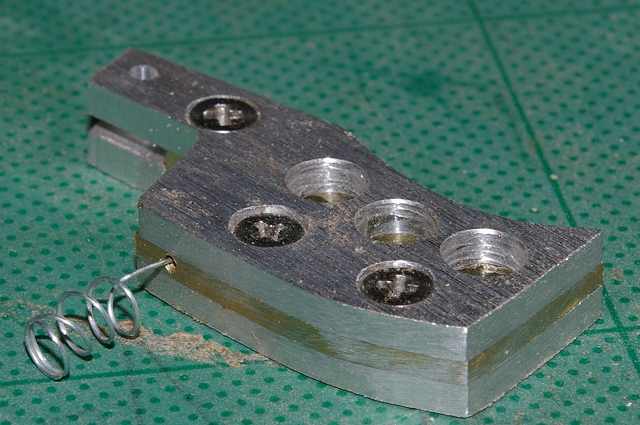

トリガ戻しバネはシア戻しと共用で、トリガ側はバネをまっすぐに伸ばし、トリガに開けた1mmの穴に差し込むことで、ずれないようにしています。

トリガ戻しバネ

反対側はシア戻しバネとして働き、こちらは6mmの浅い穴にはまるようになっています。
又、ホールドフック戻しはフロッピーディスクの巻きバネで、10mm角アルミ棒に入れた溝に挟まる形で回転軸に巻きついています。

シア戻しバネ

ホールドフックを下から見ると、隙間でシャフトに巻きついている様子が分かると思います。


ホールドフック戻しバネ
