2008.04.22 Tuesday

RFR-012 メインバレルの制作

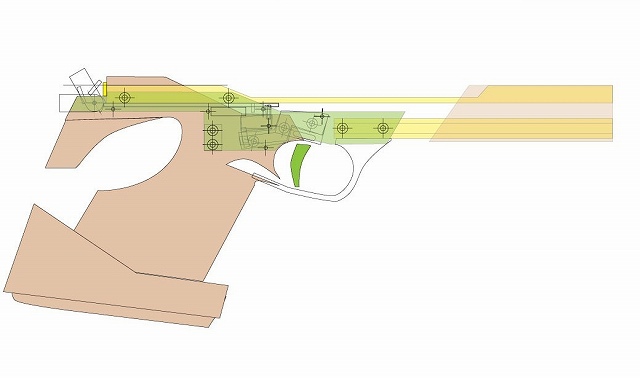

図面

落書きをアップするのを忘れてましたね。


さて、制作の続き。

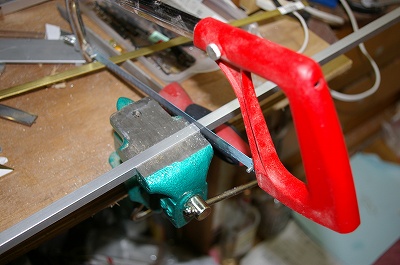

メインバレルの切り出し。
10mm角のアルミ棒を290mmに切り出す。
これが銃身長になる。

メインバレルの切り出し

で、これにビス穴を開けるのだが、設計図どおりに穴を開けても、私の工作精度では、きつくて動かなかったり、逆にゆるくてガタガタになたりすることが予想される。
こういう、クリアランスにシビアなところは現物合わせ。
スライドシアにガムテープ1枚分の空けるために、実際に貼ったものをはさみ、その状態で抑えながらビスの位置に軽く穴を開ける。

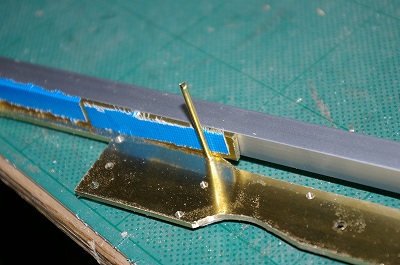

位置合わせ

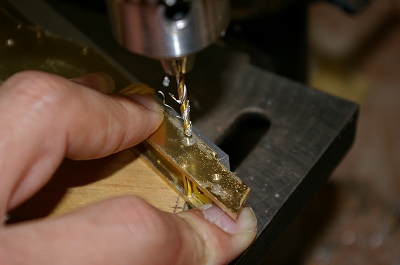

位置決め

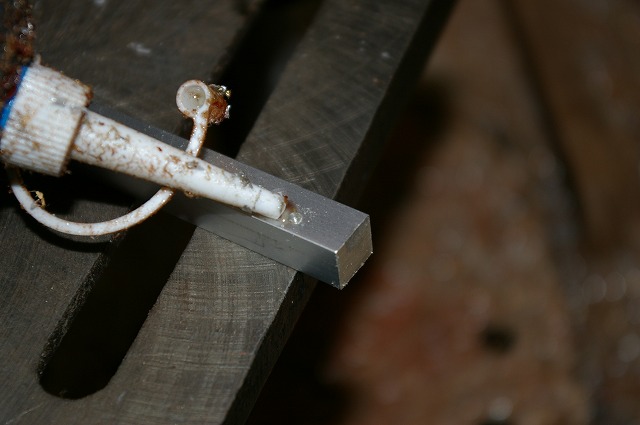

穴の位置が決まったら、オイルを注しながらゆっくりと貫通させる。

穴あけ
