Inkscape でゴム銃設計6  回転軸を作図する

機関部を設計するために,回転軸を作図する(ってほどたいそうなものではないが)

まず,円を描き,高さと幅を2mmに設定する。
次にその近くに適当な長さの縦線を描く。
このときも,最初のノードをクリックした後,ctrlを押しながら次をダブルクリックすると正確に垂直線が描ける。



交差する横線は,同じ長さにするためにまず,縦線をコピーアンドペースト。
それを90度回転させることで正確な作図が出来る。

部品がそろったら,これを正確に揃える。

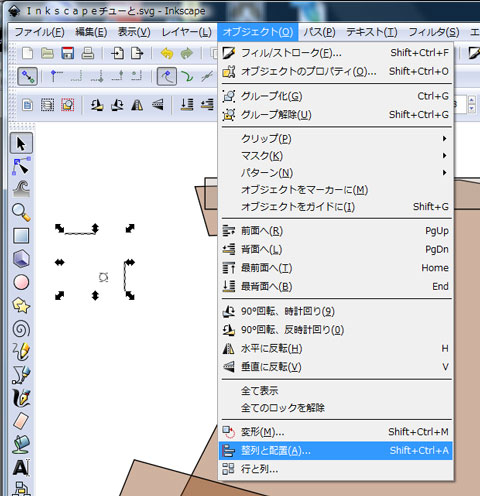

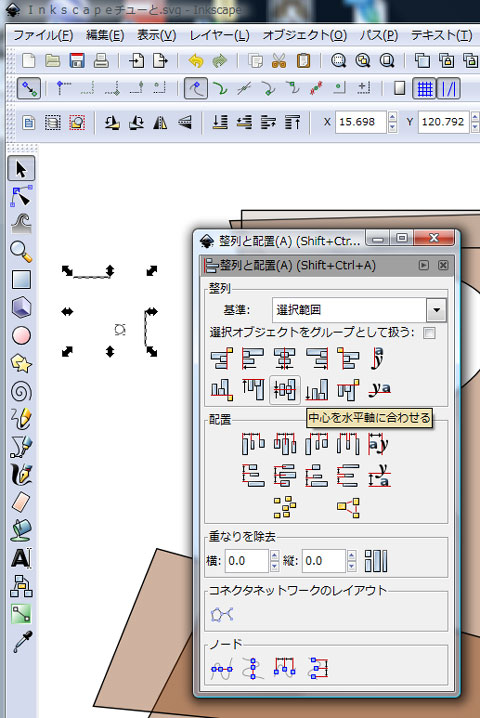

使うのは「オブジェクト」メニューの「整列と配置」。




出来上がったのが

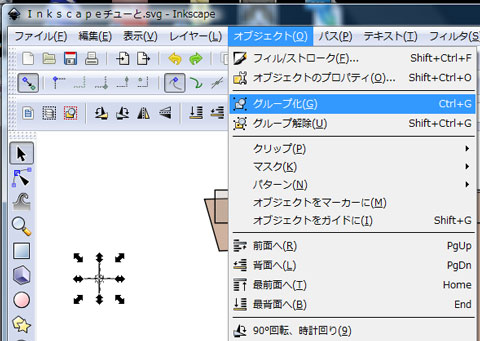

で,これを忘れずにグループ化しておく。
そうしないと,このパーツを移動したりするときに縦棒だけを運んでしまってアチャーとか叫んでしまうことになる。
