2013.01.06 Sunday

あけましておめでとうございます

JUGEMテーマ:趣味


皆様、あけましておめでとうございます。
前回の更新が2012年1月7日。
なんと1年ぶりの更新であります。

今回の作品は射撃大会の貸し出し銃や賞品用、また工作教室での教材としての設計としました。

とはいえ、性能に妥協は許さえず・・・・

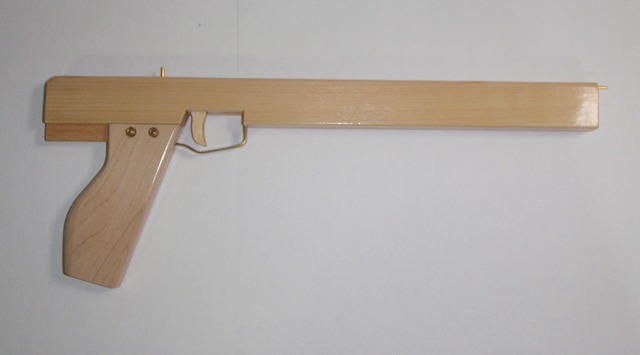

ということでお手本にしたのが、2011年度までチャンプの座に有り続けた奥村氏の作品。
以前、ゴム銃射撃大会の新人賞ということで頂いたものです。



シンプルでありながら命中精度は素晴らしい。

しかし、糸鋸を使わなくては作れないのは、量産向きとは言えない。
さらに、湿度の変化などで3枚重ね銃身の隙間に輪ゴムが引っかかってしまったりすることのないようにと考えたのがこの作品。

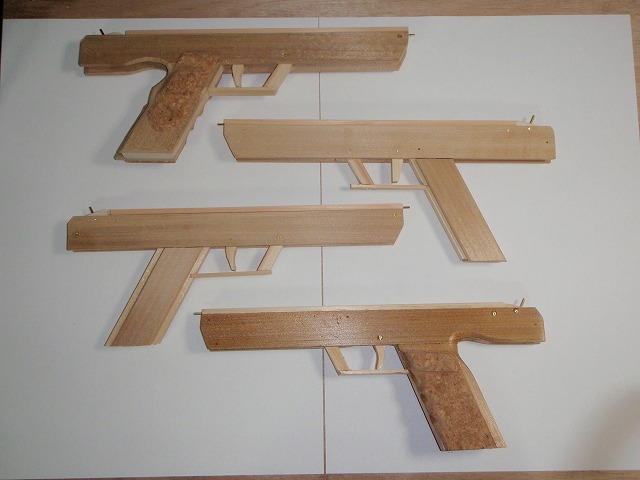

まずは、グリップを様々に作ってみました。

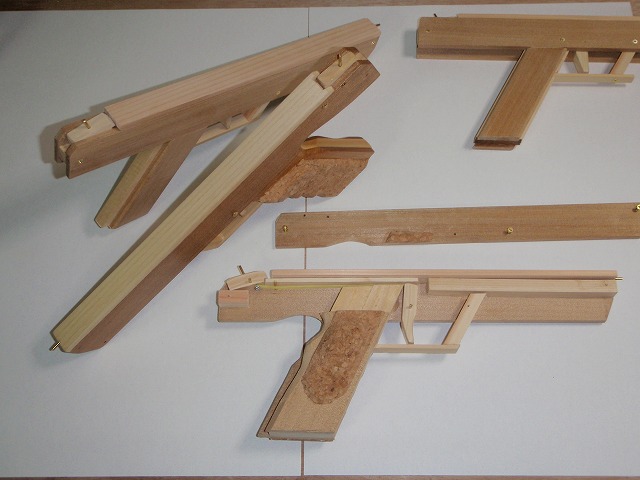

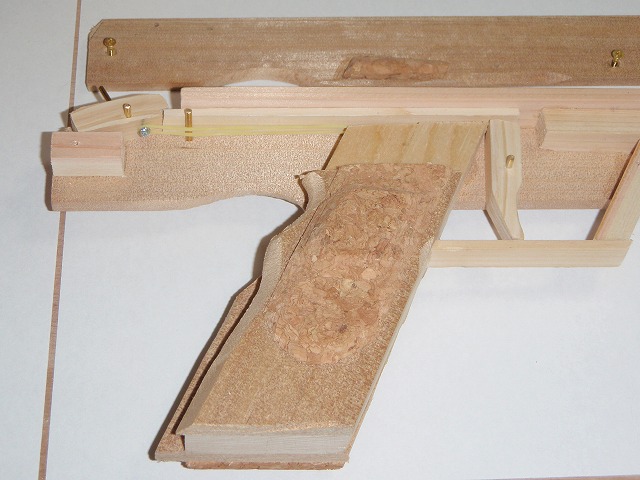

斜めから見たところ

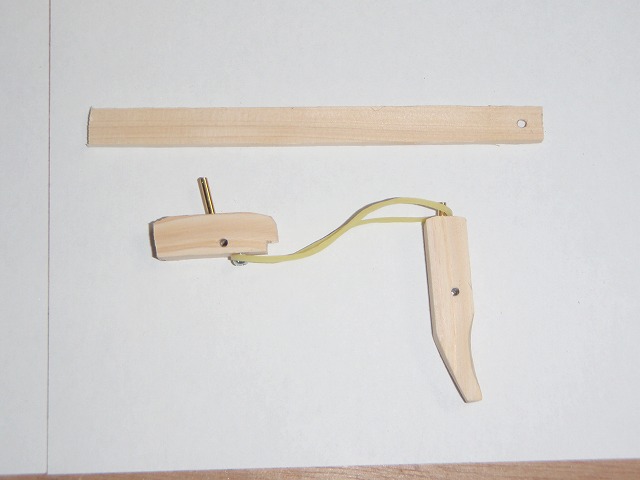

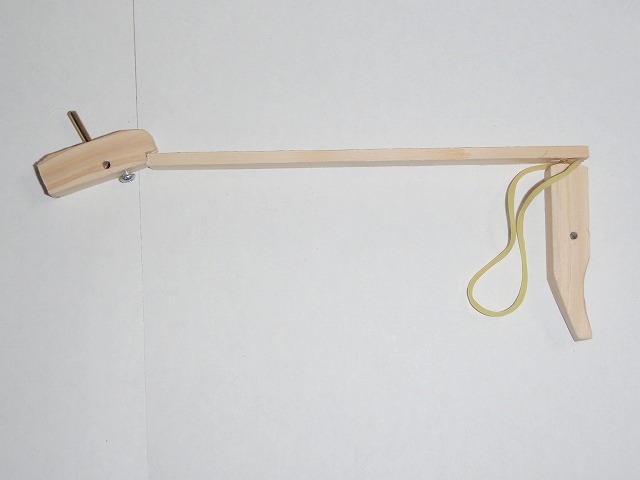

機構部。



ホールドフックの戻しとトリガーの戻しを一本の16番輪ゴムで兼ねる。
スラドシアは3mm平板に穴を開けたもの。



ホールドフックの輪ゴム掛けは鍋木ネジ、トリガー側はピンに引っ掛けたあと、スライドシアをかぶせる。
