2014.07.13 Sunday

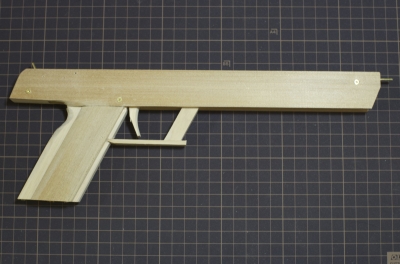

ゴム銃教室用単発競技銃 MP−002
8月に予定しているゴム銃教室用の単発競技銃の試作をした。
既にMP−001で
○そのまま競技銃として使える命中精度の高さと装填性の良さ。
○からくりっぽさと作る面白さを十分に味わえるスライドシア方式。
○グリップや銃身に一人一人がオリジナリティを発揮する余地を残す。
などのポリシーに関してはある程度満足いくものであったが、
○コストの高い平行ピンの使用を極力避ける
○回転軸や平行シアのガイドに1.4mm×19mmの釘を使い、材料費を大幅に削減したこと。

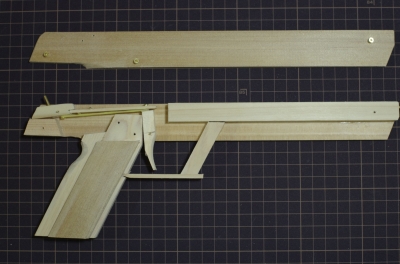

○機構部の上部を塞がないことで、機構の動作を直接見られる様にするとともにトラブルシューティングを容易にした。
等の改善を行った。
図面のpdfファイル
http://gallery-h.net/photo/mp002.pdf
リンクが開かない場合はアドレスバーに下記をコピペしてください。
http://gallery-h.net/photo/mp002.pdf
