2006.11.25 Saturday

RFR-003の機関部

RFR-003は機関部を金属製にした初期の作品。
このころから、「金属には接着剤を使わない」というポリシーは一貫している。

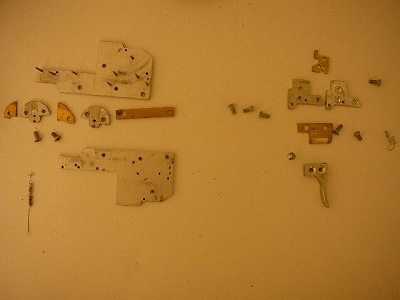

機関部パーツ
トリガー部分は申し訳程度に、2mm程前後に動かせるようになっている。
現在の精密射撃用ピストルの場合、前後はもちろん、上下にも動かせるものが多い。
この辺をスマートに実現するのは、現在でもいまだ課題です。

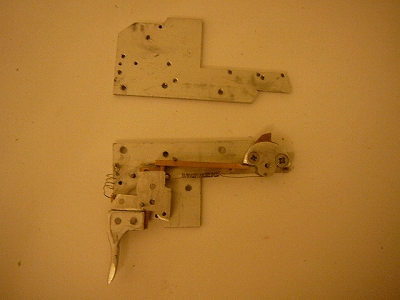

機関部仮組み
なんか、一つ一つのパーツの汚さが目立ちますね。
特に、エレキギターの弦で作ったスプリングは哀愁を漂わせています。

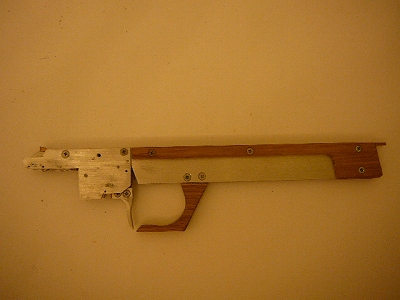

機関部と銃身組みあがり
グリップ部分を除いた組みあがりです。
デザイン的にも、今ひとつもっさりした感じも拭えませんが、今となってはこれはこれで新鮮かも。

2006.11.11 Saturday

RFR-003分解写真

RFR-003分解写真回転式瞬間開放銃の3号機です。
金属の加工にもなれてきましたし、機構的にも安定してきました。
2mm厚の真鍮板を3mmのアルミ板でサンドイッチした空間を、さらに3mmアルミ板で挟んで機関部としています。

2006.11.07 Tuesday

SFR-001

SFR-001 機関部
SFR-001の機関部です。
エレキギターの弦で作った弦巻ばね?を使ってみました。
この方式は、スプリングの厚みが抑えられるのが利点です。
今回は機関部の厚みが2mmしかないため、ほかのスプリングは使えませんでした。
写真では、トリガーがついていませんが、下に伸びたアルミのアームを挟み込む形で取り付けています。使用者の手の大きさや好みに合わせて、トリガー位置が前後・上下に移動できるようになっています。
